FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀
名稱：線纜認證測試儀
品牌：
型號：
簡介：FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀可確保布線安裝公司符合 TIA/ISO 標準。 FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀是最受信...
申請服務
- 產品介紹

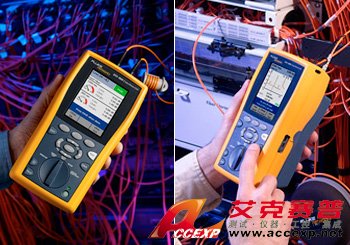

FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀可確保布線安裝公司符合 TIA/ISO 標準。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀是最受信賴、使用最多的的測試儀 — 迄今為止已經認證過超過十億條銅鏈路。
DTX CableAnalyzer可以顯著減少認證總成本，每年高達 33%。 通過 UL 獨立驗證，符合 ISO IV 級和 TIA IIIe 級準確性要求。
FLUKE netaorks DTX CableAnalyzer Series線纜認證測試儀分析測試結果并使用 LinkWare 報告軟件創建專業的測試報告。
已獲得全球 20 多家電纜公司的認可。
以 DTX 光纖模塊執行基本光纖認證，速度可提高五倍。
執行擴展光纖認證。
- 使用相同的用戶友好、直觀的 DTX 界面，簡化復雜的外部串?dāng)_鏈路驗證
- 是唯一一個能夠識別同一線束中因鏈路間串?dāng)_而造成的問題電纜的解決方案
- 是唯一一個完全符合行業標準的解決方案
- DTX 10 千兆銅纜套件與 DTX-1800 配合使用，完全遵照業界的500MHz 標準對10千兆電纜性能和外部串?dāng)_（ANEXT 和 AFEXT）進行測量，因此是一項不可多得的、真正面向未來的投資。
DTX 10 千兆套件
DTX-1800 外部串?dāng)_分析套件包括：兩個 DTX-AXTLK1 通信模塊、Windows 版 DTX AxTalk Analyzer™ 軟件、兩個
6A 類/EA 級永久鏈路適配器（DTX-PLA002S）、針對外部串?dāng)_測量?jī)?yōu)化過的兩個通道適配器、500 MHz (DTX-CHA001AS)、兩個鏈路端接器（DTX-AXTERM）和兩個 RJ45 到 RJ45 耦合器。
本套件中的所有工具都單獨裝在一個便攜包內。
如果您想要詳細了解 10GBASE-T 標準的開發，包括布線類型概覽、設計和安裝的最佳實踐以及外部串?dāng)_的技術要點，請下載我們的白皮書，題為《基于雙絞線的10 千兆/秒以太網的測試難點》。
DTX CableAnalyzer — 一個增長的平臺
它是唯一一個能夠完全認證銅纜和光纖布線的電纜測試儀。只有 DTX 平臺才能為基本（第 1 級）光纖認證和高級（第 2 級）光纖認證分別提供板載光纖模塊和 DTX Compact OTDR 模塊。
我們開發的 DTX 光纖模塊和 DTX Compact OTDR 擁有獨一無二的技術和易于使用的界面，可縮短測試時間。使用我們的光纖模塊，您可以在更短的時間內測試更多的光纖，這樣不但降低了測試成本，也節約了您的工作時間。DTX Compact OTDR 具有無可比擬的易用性、對安裝者友好的豐富功能以及與 DTX CableAnalyzer 相似的用戶界面，可加速高級光纖認證及故障排除過程。隨著時間的推移，所節約的時間將相當可觀 – 平均每個承包商每年節約的時間達數百小時。
提供完整光纖認證

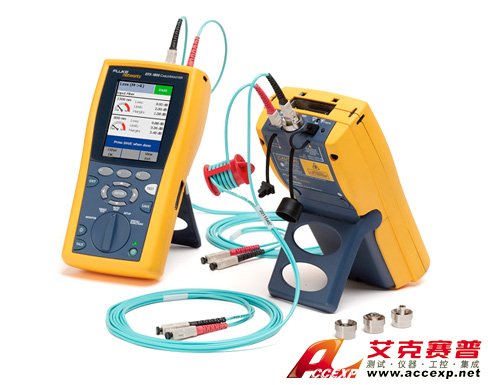

基本（第 1 級）光纖認證。 DTX 光纖模塊提供基本（第1 級）光纖認證解決方案 –損耗、長度和極性測量。根據業界標準驗證光纖鏈路性能。在多個波長上測量光損耗、測量光纖長度以及驗證極性。您可以不可思議的速度對兩根光纖的兩個波長進行雙向測試，而且無需交換主裝置和遠端裝置，這是 Fluke Networks 獨家提供的功能。可互換使用的接頭適配器允許參考和測試連接線路，如果該連接滿足大多數 SFF（小型）光纖接頭的 TIA/ISO 標準。
競爭廠商的光纖適配器每次自動測試時僅能測量長度和兩種損耗的測量值，與之不同的是，DTX 是唯一能夠在每次自動測試時測量長度和四種損耗測量值（所有這些均在大約12秒內完成）的光纖測試解決方案。有了 DTX 光纖模塊，光纖測試速度可較競爭廠商提高五倍。
高級（第 2 級）光纖認證。 DTX Compact OTDR 提供高級（第 2 級）光纖認證。它拍攝并跟蹤分析多模和單模光纖，以檢查鏈路中的每個連接器和接頭，確保其符合指定的規格和預期安裝質量。
DTX Compact OTDR 以無與倫比的易用性讓每位技術人員都成為光纖專家，自動 OTDR 設置、對事件和光纖鏈路的損耗限度、發射光纖補償、自動事件分析和結果管理等全部通過 DTX CableAnalyzer 熟悉的用戶界面進行操作。
一個平臺，多種優勢
DTX Compact OTDR 模塊通過以下方面充分體現布線承包商在 DTX CableAnalyzer 設備方面的投資價值：
- 增加安裝布線方面的營業收入，而無需增加安裝人員
- 縮短技術人員的光纖測試學習曲線
- 使用一個工具便可執行基本（第 1 級）*光纖驗證和高級（第 2 級）光纖驗證
- 通過功能強大的單端 OTDR 加快故障排除速度
- 使用 LinkWare™ 結果管理軟件提供銅纜和光纖綜合報告*第 1 級認證需要單獨的板載光纖模塊。
DTX Compact OTDR 規格
DTX Compact OTDR 工具包選件：
- DTX-1800-MSO 120
- DTX-QUAD-OTDR
- DTX-OTDR LL-KIT
- DTX-OTDR-KIT
- DTX-OTDR-QMOD
- 長度
- 傳輸延遲
- 電纜（輸入）阻抗
- 隨信號頻率而變的插入損耗
電纜阻抗
電纜輸入阻抗用于定性電纜是否是正確的同軸電纜類型，例如,它可將 75Ω電纜從用于上一代以太網系統的50Ω電纜或93Ω電纜區別開來。此外，測試儀對鏈路執行時域反射（TDR）測試，以確保電纜在阻抗特性上不會發生顯著改變。阻抗異常將會導致嚴重的信號傳輸質量問題。
傳輸延遲
傳輸延遲測量信號從電纜鏈路一端到另一端所需的時間。電纜的 NVP 值是指電纜上的電氣信號速度，它用于將傳輸延遲轉換為鏈路的"電氣長度"。如果 NVP 值的精度足夠，則電氣長度會接近于物理長度。
插入損耗
有了 DTX 同軸電纜測試適配器，DTX-1800 就可以在 1 到 900 MHzx 的頻率范圍內測量同軸電纜的插入損耗。DTX-1200 使用同軸電纜適配器，則可以在 1 到 350 MHz的頻率范圍內測量插入損耗。測試儀會存儲掃描圖，這些掃描圖可以可以通過 LinkWare 軟件上載并存儲到 PC 中。
- 中心 TIA/ISO 插頭
- 屏蔽 — 全球性解決方案
- 不受廠商約束
- 隱蔽式把手接扣
- 提供最終用戶互用性保證
- 專為歐洲使用的隱蔽插座而設計
測試 110 類型 IDC 系統
注：

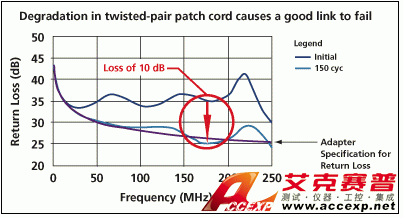

使用本表格中沒有列出的 IDC 類型連接器的安裝，需要使用適當?shù)幕炬溌愤m配器，根據永久鏈路的技術指標來進行測試。Fluke Networks 可以提供的基本鏈路適配器可在 DSP-4000 系列產品頁面中查找到。您也可向連接器硬件廠商咨詢，以確保您的施工滿足質保要求。為了確?？煽康幕夭〒p耗測試結果，需要格外小心對待雙絞線基本鏈路適配器的電纜。
- 驗證網絡服務可用性 — 判斷電信出口是否有效、確定數據傳輸速率（10/100/1000 連接）、雙工能力以及是否可向 PoE 供電。
- 檢查鏈路利用率和錯誤狀況– 查看受測鏈路的以太網利用率（以可用帶寬的百分比表示）；確定廣播流量以及出現網絡錯誤的情況。
- 端口識別 — 采用交換機集線器指示燈閃爍；驗證受測鏈路是否連接到了正確的端口，或找出已連接工作區出口的位置。
- 驗證鏈路連通性（最高支持千兆以太網） — 使用 DHCP 服務器獲取 IP 地址，以 10、100 或 1000 Mb/s 的速率輪詢默認路由器或 DNS 服務器?；蛘咭部梢允謩?dòng)分配 IP 地址來輪詢網絡設備。
- 驗證 PoE — 驗證連接到電源設備鏈路的可用性以及電壓水平，以便為 VoIP、網絡攝像頭、無線局域網接入點等以太網應用提供電源。
- 使用我們的 LinkWare 軟件，在一個綜合報告中記錄有線鏈路驗證測試結果以及網絡可用性與鏈路連通性測試結果。
- 排除鏈路故障 — 判斷性能問題的根源是布線還是網絡。
您也可以從我們的網站免費獲得 LinkWare。當您完成工作后，即可將這個功能強大的應用程序交給客戶，這樣他們就能通過電子方式立即使用數據。您也可打印測試結果或?qū)?shù)據導出為 Adobe 的 PDF 文檔。
LinkWare 的全面數據管理功能：
- 使用單一的軟件管理銅纜和光纜測試結果，支持 Fluke Networks 的全線電纜測試儀
- 提供專業、定制的圖形化報表，采用適合所有 Fluke Networks 線纜測試儀的通用格式
- 具有配置和打印符合 TIA 606-A 標準的文檔的能力
- 新的拖放功能可以更方便地管理和組織多個項目
- 與主要的 CMS（線纜管理軟件）應用程序兼容
- 借助廣受全球用戶喜愛的線纜測試管理軟件 LinkWare 的簡單用戶界面和省時功能，提高工作效率
LinkWare 軟件可以打印專業的圖形化報表，并采用彩色圖表來描述所測得的測試參數。可以選擇要打印的參數以及圖形顯示的順序。也可以用您公司的徽標定制報表。
新的 LinkWare Stats 選項提供您的整個線纜布置的圖形分析
LinkWare 現在支持 LinkWare Stats 這一新型的自動化統計報告選項。該選件并不局限于“每頁只顯示一個鏈路”的報告，它允許您查看整個布線基礎設施。LinkWare Stats 分析 LinkWare 測試結果數據并把數據轉換成圖表和圖形，從而直觀地展示布線設施的性能 — 此報告以壓縮、圖形化的格式（易于檢驗余量和不規則點）匯總了完整的布線基礎設施信息。
看看 LinkWare Stats 能處理您的哪些數據 —每個 LinkWare 副本均提供了一份免費的演示版 LinkWare Stats。
