法國CA CA6472 接地電阻測試儀
名稱：接地電阻測試儀
品牌：
型號：
簡介：CA6472 + CA6474 高壓輸電鐵塔整體性接地電阻測試, 配備高壓輸電鐵塔測試套件，包括多功能接地電阻測試儀CA6472 和GroundFlex 鐵塔測試箱CA6474。本測試系統是目前市場上唯一的、能在不斷開架空地線的情況下，測量...
- 產品介紹

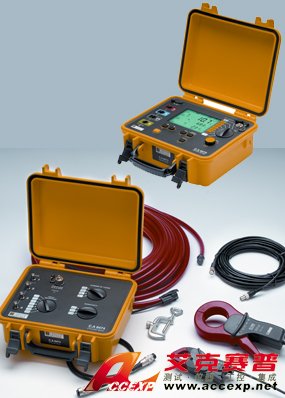

CA6472 + CA6474 高壓輸電鐵塔整體性接地電阻測試, 配備高壓輸電鐵塔測試套件，包括多功能接地電阻測試儀CA6472 和GroundFlex® 鐵塔測試箱CA6474。本測試系統是目前市場上唯一的、能在不斷開架空地線的情況下，測量塔桿的每只塔腳的接地電阻，以及塔桿整體性的接地電阻。這與傳統的測量方式，即需要斷開架空地線才能測量的方法相比，無疑節省了大量的人力物力，同時在測試安全方面也有了極大提高。
CA6472 + CA6474 高壓輸電鐵塔整體性接地電阻測試系統的主要特點，包括：可測量塔桿塔腳（單獨或全部）及架空地線的接地電阻。經由注入測試頻率達5KHz的電流信號，并測量流過每個塔腳的該頻率信號的電流，可用于了解發生雷擊時的整體塔桿的接地電阻特性（沖擊接地電阻特性）。
CA6472+74 +100m接地線 產品編號：P01299930
數字式多功能接地電阻測試儀CA6472，可用于測量：接地回路連接點電阻，接地電阻（傳統地樁法或鉗形法），土壤電阻率，接地耦合，以及跨步電壓、接觸電位等。
當配合CA6474使用時，可用于測量輸配電塔桿或無線通訊塔桿的整體性接地電阻。
CA6472接地電阻的測量范圍，為0.01 到 99.99kΩ，自動量程功能，可自動切換至最佳測量量程、并選用最佳測量頻率及最佳測量電流。測量頻率可從40 到 5078Hz組態設置（手動或自動）；由于采用高抗干擾設計，可用于各種復雜惡劣的環境（如存在影響測量精度的大的離散電流）。
CA6472 可存儲512組測量結果數據，可直接在儀器上查看，或通過DataView® 軟件將數據導入PC，自動生成報告、電位分布圖，測試頻率/電阻圖等等。
產品特點：
•可用4極（4點）電位降法測量極低接地電阻，并可手動或自動選擇測量頻率，及自動進行測試導線補償
•使用3極電位降法測量接地電阻
•使用3極法測量接地耦合
•高電氣噪聲環境中，可手動選擇或自動頻率掃描40Hz到513Hz的測試頻率，確保測量精度
•可選擇測試電壓16V或32V ，測量電流可達250mA
•可使用4極法測量土壤電阻率，并自動計算顯示Rho（ρ）值；用戶可選擇Wenner法或Schlumberger法
•可進行2線或4線法測量直流電阻 (接地回路連接點電阻)，具自動電流反向功能
•可用雙鉗法測量接地電阻 (不需要打輔助地樁)
•配合CA 6474和塔桿接地測試專用的電流鉗（GroundFlex®），可測量高壓輸配電搭桿腳的漏電流和接地電阻，而不需要斷開架空地線
•標配DataView® 軟件，可用于測量數據導入PC存儲、實時顯示、分析、生成報告及進行儀器組態設置
•自動關機電源管理功能
•自動識別所有的輔助電極連接及電極電阻
•儀器內存可存儲512組完整的測試數據
•使用光口隔離USB 通訊接口
•使用可充電鎳氫（NiMH ）電池作為電源，可選購車充配件
•強固型防塵防雨外殼設計
產品應用：
•使用3極法測量接地極或接地網的接地電阻，通常用于容易斷開接地連接導線的場合
•使用4極法測量土壤電阻率，用于定位土壤電阻率最低的位置，使接地工程更為合理、經濟
•接觸或跨步電位測量。在無法斷開接地導線的狀況下，且接地故障極有可能發生時，或電氣裝置與地面接觸的面積，與被測接地的大小可比擬時，建議進行電位測量。
•使用2線或4線法測量接地回路聯結點的導通性（連續性），測試電流為DC 250mA或更高，可用于檢測接地系統的所有聯結點的電阻。
進行接地耦合測量與顯示，用于評估互不相連（獨立）的兩個接地電阻系統之間的影響
CA6472 + CA6474 高壓輸電鐵塔整體性接地電阻測試系統的主要特點，包括：可測量塔桿塔腳（單獨或全部）及架空地線的接地電阻。經由注入測試頻率達5KHz的電流信號，并測量流過每個塔腳的該頻率信號的電流，可用于了解發生雷擊時的整體塔桿的接地電阻特性（沖擊接地電阻特性）。
CA6472+74 +100m接地線 產品編號：P01299930
數字式多功能接地電阻測試儀CA6472，可用于測量：接地回路連接點電阻，接地電阻（傳統地樁法或鉗形法），土壤電阻率，接地耦合，以及跨步電壓、接觸電位等。
當配合CA6474使用時，可用于測量輸配電塔桿或無線通訊塔桿的整體性接地電阻。
CA6472接地電阻的測量范圍，為0.01 到 99.99kΩ，自動量程功能，可自動切換至最佳測量量程、并選用最佳測量頻率及最佳測量電流。測量頻率可從40 到 5078Hz組態設置（手動或自動）；由于采用高抗干擾設計，可用于各種復雜惡劣的環境（如存在影響測量精度的大的離散電流）。
CA6472 可存儲512組測量結果數據，可直接在儀器上查看，或通過DataView® 軟件將數據導入PC，自動生成報告、電位分布圖，測試頻率/電阻圖等等。
產品特點：
•可用4極（4點）電位降法測量極低接地電阻，并可手動或自動選擇測量頻率，及自動進行測試導線補償
•使用3極電位降法測量接地電阻
•使用3極法測量接地耦合
•高電氣噪聲環境中，可手動選擇或自動頻率掃描40Hz到513Hz的測試頻率，確保測量精度
•可選擇測試電壓16V或32V ，測量電流可達250mA
•可使用4極法測量土壤電阻率，并自動計算顯示Rho（ρ）值；用戶可選擇Wenner法或Schlumberger法
•可進行2線或4線法測量直流電阻 (接地回路連接點電阻)，具自動電流反向功能
•可用雙鉗法測量接地電阻 (不需要打輔助地樁)
•配合CA 6474和塔桿接地測試專用的電流鉗（GroundFlex®），可測量高壓輸配電搭桿腳的漏電流和接地電阻，而不需要斷開架空地線
•標配DataView® 軟件，可用于測量數據導入PC存儲、實時顯示、分析、生成報告及進行儀器組態設置
•自動關機電源管理功能
•自動識別所有的輔助電極連接及電極電阻
•儀器內存可存儲512組完整的測試數據
•使用光口隔離USB 通訊接口
•使用可充電鎳氫（NiMH ）電池作為電源，可選購車充配件
•強固型防塵防雨外殼設計
產品應用：
•使用3極法測量接地極或接地網的接地電阻，通常用于容易斷開接地連接導線的場合
•使用4極法測量土壤電阻率，用于定位土壤電阻率最低的位置，使接地工程更為合理、經濟
•接觸或跨步電位測量。在無法斷開接地導線的狀況下，且接地故障極有可能發生時，或電氣裝置與地面接觸的面積，與被測接地的大小可比擬時，建議進行電位測量。
•使用2線或4線法測量接地回路聯結點的導通性（連續性），測試電流為DC 250mA或更高，可用于檢測接地系統的所有聯結點的電阻。
進行接地耦合測量與顯示，用于評估互不相連（獨立）的兩個接地電阻系統之間的影響
| 3極法 | 4極法/選擇性測量 | 雙鉗法 | 土壤電阻率 | 接地電位測量 | 直流電阻 | 配合CA6474 | |
| 測量 | 測量 | ||||||
| 量程 | 0.01Ω- | 0.001Ω- | 0.01Ω- | 0.01kΩ- | 0.01mV- | 0.001Ω- | 0.001Ω- |
| 99.9kΩ | 99.9Ω | 500Ω | 99.9kΩ | 65.00V | 99.9kΩ | 99.99kΩ | |
| 分辨率 | 0.01- | 0.001- | 0.01- | 0.01- | 0.01mV- | 2線法：0.01Ω-100Ω | 0.001-10Ω |
| 100Ω | 10Ω | 1Ω | 100Ω | 10mV | 4線法： | ||
| 0.001Ω-10Ω | |||||||
| 精度 | ±(2%+1 | ±(2%+1 | ±(10%+1計數) | ±(2%+1 | ±(5%+1 計數) | ±(2%+2 計數) | ±(5%+1 |
| 計數) | 計數) | 計數) | 計數) | ||||
| 空載電壓 | 16或32VRMS | ±16VDC | 16或32VRMS | ||||
| 測試頻率 | 41- | 41- | 自動：1367Hz | 41- | 41- | DC | 41-5078Hz |
| 5078Hz | 5078Hz | 手動：1367Hz/ 1611Hz/ 1758Hz | 128Hz | 128Hz | |||
| 耦合測量 | 有 | - | - | - | - | - | - |
| 輔助地樁電阻測試 | 0.1Ω- | 0.01Ω- | - | - | - | - | 0.01Ω- |
| 100kΩ | 100kΩ | 100kΩ | |||||
| 干擾電壓 | 最大60V峰值 | 最大60V | |||||
| 峰值 | |||||||
| 測量方法 | - | - | - | Wenner& | - | - | - |
| Schlum | |||||||
| berger法 | |||||||
| 自動計算 | |||||||
| 測量類型 | 3線 | 4線 | - | 4線 | 3線 | 2線或4線 | - |
| 電流測量 | - | - | - | - | - | >200mA DC | - |
| 內存容量 | 可存儲512組測量結果 | ||||||
| 通訊接口 | 光口通訊線/USB | ||||||
| 防護等級 | IP53 | ||||||
| 電氣安規 | CAT IV 50V, 符合IEC 61326-1 / IEC 61010 / IEC61557-1-4-5 | ||||||
| 尺寸 | 260 x 240 x 120 mm | ||||||
| 重量 | 3.2 kg | ||||||
